    几十公里智慧路灯怎么配电？方案设计与技术解析

    来源：智慧杆网 时间：2025-05-10 09:00:00

    智慧路灯作为智慧城市建设的重要组成部分，不仅承担着照明功能，还集成了多种智能设备，如环境监测、视频监控、无线通信等。然而，当智慧路灯的覆盖范围达到几十公里时，配电系统的规划与设计就显得尤为重要。

    如何确保长距离路灯的稳定供电？如何在复杂地形和大规模部署中实现高效配电？本文智慧杆网将为您详细解析几十公里智慧路灯的配电方案设计，助您轻松应对大规模智慧路灯项目的配电难题！


    一、几十公里智慧路灯配电方案设计原则

    智慧路灯的配电系统是其稳定运行的核心保障。对于几十公里甚至更长距离的智慧路灯项目，配电方案的设计需要兼顾供电稳定性、成本控制和维护便利性。以下是几种常见的配电方案设计原则：

    1.集中式供电

    集中式供电是最常见的配电方式，适用于路灯分布较为规律、供电需求稳定的场景。通过在主干线上设置集中配电箱，将电力分配至各个路灯节点。这种方式的优势在于供电稳定、管理集中，但需要考虑主干线路的负荷能力以及长距离供电的线路损耗问题。

    2.分布式供电

    对于地形复杂、路灯分布不规则的区域，分布式供电是一种更灵活的选择。通过在多个节点设置小型配电箱或变压器，就近为路灯供电，减少长距离线路损耗。这种方式虽然成本较高，但在供电稳定性方面表现优异，特别适合大规模或地形多变的智慧路灯项目。

    3.混合式供电

    混合式供电结合了集中式和分布式供电的优点，适用于覆盖范围广且地形多样的项目。例如，在主干道采用集中式供电，而在支路或复杂地形区域采用分布式供电。这种方式能够有效降低整体配电成本，同时保证供电的稳定性。

    4.智能配电系统

    智能配电系统是智慧路灯配电的高级方案。通过引入智能配电箱和远程监控技术，实时监测路灯的用电情况，自动调节供电功率，避免能源浪费。这种方式不仅提高了配电效率，还降低了维护成本，特别适合大规模智慧路灯项目。


    二、配电方案设计的关键因素

    在设计几十公里的智慧路灯配电方案时，需要综合考虑以下几个关键因素：

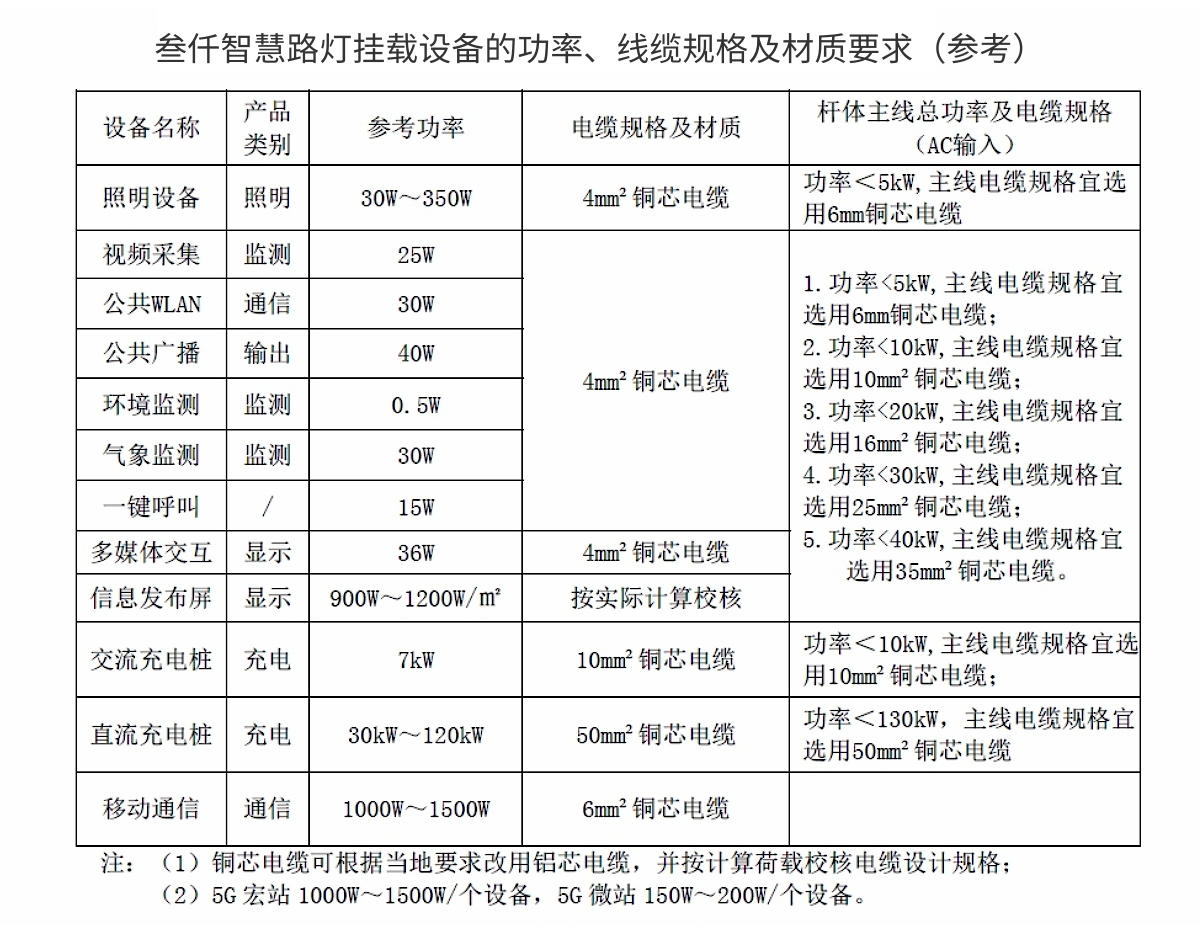

    1.供电需求与负荷计算

    智慧路灯的配电方案设计需要基于路灯的总功率和用电需求进行负荷计算。例如，若每盏路灯的功率为100W，几十公里范围内有数百盏路灯，总负荷可能达到数十千瓦甚至上百千瓦。因此，配电系统的容量设计必须满足负荷需求，避免过载或供电不足的问题。

    2.线路损耗与供电距离

    长距离供电会导致线路损耗增加，影响供电效率和稳定性。因此，在设计配电方案时，需要选择合适的电缆规格和供电电压，以降低线路损耗。例如，采用高压供电和低损耗电缆，可以有效延长供电距离，减少能量浪费。

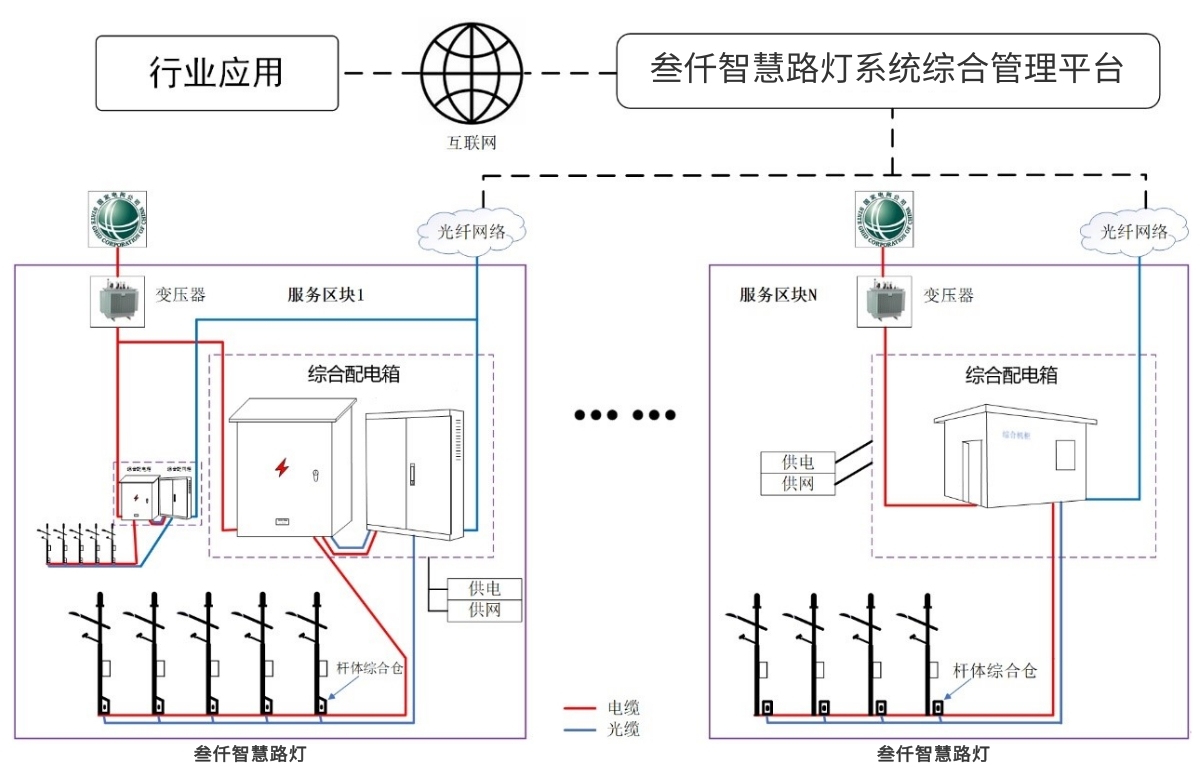

    3.配电箱与变压器的布局

    配电箱和变压器的布局直接影响配电系统的效率和可靠性。对于几十公里的智慧路灯项目，建议在每隔一定距离（如1公里至2公里）设置一个配电箱或变压器，以确保电力的稳定分配。同时，配电箱的位置应尽量靠近路灯密集区域，减少供电线路的复杂性。

    4.智能监控与管理

    智能配电系统需要配备先进的监控和管理技术。通过远程监控平台，实时监测配电箱的运行状态、电流电压数据以及路灯的用电情况，及时发现和解决配电系统中的问题。这种方式不仅提高了配电系统的管理效率，还为智慧路灯的智能化运行提供了有力支持。

    5.成本与维护便利性

    配电方案的设计需要在成本和维护便利性之间找到平衡点。例如，集中式供电的成本较低，但维护相对集中；而分布式供电的成本较高，但维护更加灵活。因此，根据项目的实际需求和预算，选择最适合的配电方案至关重要。


    三、如何选择适合的配电方案？

    对于几十公里的智慧路灯项目，选择合适的配电方案需要结合实际情况进行综合评估。以下是选择配电方案的几个关键步骤：

    1.明确项目需求

    在设计配电方案前，需明确智慧路灯的功能需求和覆盖范围。例如，是否需要集成智能设备、路灯是否需要分区控制、供电距离是否需要优化等。

    2.评估地形与环境

    地形和环境是影响配电方案设计的重要因素。例如，在平坦的城市道路中，集中式供电可能更为合适；而在地形复杂的乡村或山区，分布式供电可能是更好的选择。

    3.选择高品质配电设备

    配电系统的稳定性和可靠性直接关系到智慧路灯的运行效果。选择高品质的配电箱、变压器和电缆，能够有效降低线路损耗，延长设备寿命。

    4.引入智能配电技术

    智能配电技术是未来智慧路灯发展的趋势。通过引入智能配电箱和远程监控平台，能够实现对配电系统的智能化管理，提升配电效率和运行稳定性。

    5.与专业生产厂家合作

    配电方案的设计和实施需要专业的技术支持和经验积累。选择一家技术实力强、产品质量可靠的生产厂家，能够根据您的需求提供定制化的配电解决方案，确保智慧路灯项目的顺利实施。

    四、结语

    几十公里的智慧路灯配电系统设计是一项复杂而重要的工程，需要兼顾供电稳定性、成本控制和维护便利性。通过明确项目需求、评估地形环境、选择高品质设备以及引入智能配电技术，可以有效解决长距离路灯配电的难题，为智慧城市建设提供可靠的技术支持。

    如果您正在规划智慧路灯项目，或者需要专业的配电系统解决方案，欢迎联系我司工作人员！伟德体育拥有丰富的行业经验和先进的技术实力，致力于为您提供高品质的智慧路灯产品和服务。让伟德体育一起点亮智慧城市，为未来城市照明和智能化管理保驾护航！

    【杭州bevictor伟德城市科技有限公司】——智慧路灯配电专家，期待与您合作，打造高效、稳定的智慧路灯系统！
